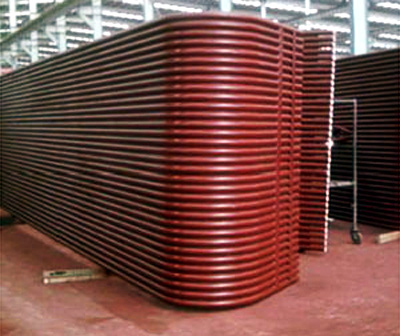

膜式水冷壁的組合特點()

1、當分段的管排吊放到組合架上之后,要對管排的寬度、長度、平整度及對角線進行檢查和調整.如管排寬度大于或小于規定尺寸時,可將鰭片割開適當?shù)拈L度,調整到規定尺寸后再重新焊好.管排對角線差值超過lOmm時,可割開尺寸偏大一端部分管子間的鰭片,使管距縮小至能消除對角線差值后,再將鰭片焊好.管排不平整度超過允許范圍時,可采用龍門架利用千斤頂頂壓校正.

膜式水冷壁的組合特點()

2、管排的對接不同于單根管子的對接.單根管子的焊口在焊接后大約收縮1～2mm,這對-管子沒有影響.但管排就不一樣了,兩段管排對口焊接時,若采用由一側往另一側的順序焊接,焊到最后管子引起的變形是很大的.所以,在對口焊接前,應先對這道焊口的對口間隙進行全面測量,并按對口間隙過小、適中、過大分類,假若出現對口間隙過大或過小的情況,必須采取割管、換上適中的短管的方法處理.對口要從間隙適中中取最小值先行對口焊接,這時由于焊接的收縮,將會使間隙稍大的管子變成可以焊接,為了減少管子的焊接收縮變形,應采取對稱和交叉焊的方法.

3、前、后水冷壁下部有爐底(冷灰斗部分)、后水冷壁上部有折焰角,所以組合件尺寸較大,形狀也較特殊,組合比較困難.

膜式水冷壁的組合特點()

4、后水冷壁管的單根通球與-受熱面管子有所不同.因為后水冷壁在上聯箱處有折焰角,折焰角的彎形管數于后水冷壁的管數相同,為了增加折焰角的剛性,在其處還裝有相當數量的間隔直通管(大多爐型).在折焰角與直通管交叉分路處,裝有等徑異形鑄鋼三通(三岔管).在直通管與上聯箱連接處裝有節流孔為Φ5mm或Φ10mm的節流圈.這樣,大部分工質走彎形管,有利于折焰角的冷卻,小部分工質走直通管保證了直通管與彎形管有相應的膨脹量,以減少內應力,故通球難度增大.
