NE板鏈斗式提升機簡介:

NE200板鏈斗式提升機
結構特性:采用新型板式套筒滾子鏈條作為牽引構件
卸載特征:采用重力誘導式卸料
適用輸送物料:松散密度ρ<2t/m3的粉狀、粒狀和塊狀的磨琢性物料.
適用溫度:被輸送物料溫度不得超過250℃

NE板鏈斗式提升機特點:

 NE板鏈斗式提升機提升量為30立方/小時,是一種常用的垂直輸送設備料斗把物料從下面的儲藏中舀起,隨著輸送帶或鏈提升到頂部,繞過頂輪后向下斗式提升機將物料傾入接受槽內.操作方便,維修少,易損件少.輸送鏈為套筒滾子鏈,誘導式重力卸料,用于各種粉狀、塊狀物粒的垂直提升.

NE型板鏈斗式提升機結構:

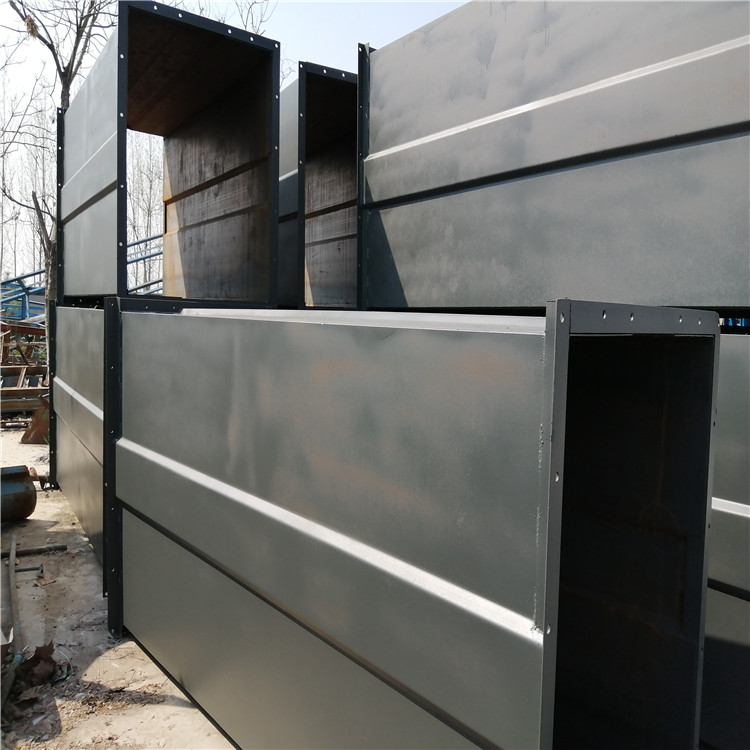

NE系列斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成.

(一)運行部件 由料斗和專用鏈條組合驅動NE30及以下采用單排鏈,NE50~NE800采用雙排鏈.

(二)驅動裝置 采用多種驅動組合驅動(依用戶試機需要而定).驅動平臺上裝有檢修架和欄桿.驅動裝置分左裝和右裝兩種.

(三)上部裝置 安裝有軌道(雙排鏈)、逆止器,卸料口裝有防回料橡膠板.

(四)中間節 部分中間節裝有軌道(雙鏈),以防止鏈條在工作中擺動.

(五)下部裝置 安裝有自動張緊裝置.

2.零部件的選用機檢驗

①選用高填充率耐磨料斗.

②選用合金鋼耐磨套筒滾子鏈.銷軸和外鏈板固定,套筒和內鏈板固定可有效地減少承載部件的磨損.

③頭部鏈輪由輪轂和分體齒圈組成.尾部鏈輪采用光齒,能有效的防止頭尾不同步引起的跳齒和磨損現象.

④零件加工后,采用德國進口的網帶式自動翻轉熱處理設備,均勻滲碳淬火.

⑤采取普檢和破斷拉伸試驗檢測手段,充分保證技術要求.

中小型石子砂漿斗式提升機 上料設備是河南鵬發機械設備有限公司的主要產品,我們的產品負責人是楊濤,有需要的朋友請直接撥打我的電話0373-2678819,我們的地址是,期待與您的合作!
