儀器簡介

對于電力系統來講,變壓器是系統中核心設備,因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性.

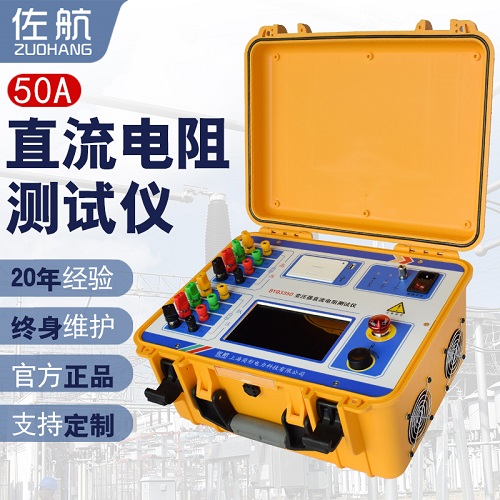

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目,能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患.為了滿足變壓器直流電阻快速測量的需要,我公司利用自身技術優勢研制了佐航 BYQ3350 變壓器直流電阻測試儀.該儀器是集 助磁法測試、三相測試( Yn ,Y Y 、△)和 消磁功能于一體的新一代快速測試儀,是測量大型電力變壓器直流電阻的理想設備.屏幕采用真彩色大屏幕高分辨率液晶顯示屏,觸控加飛梭旋鈕操作,方便現場使用.具有中文菜單提示功能,操作簡便直觀,一次接線完成所有直阻測試項目,測試速度快,準確度高,量程寬.

功能特點

1. 對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試,并計算出三相不平衡率.

2. 測試電源可輸出電流50A9,測試范圍0～25kΩ,滿足絕大多數變壓器的測試需求;并且集助磁法和消磁功能于一體,滿足現場試驗多種需求.

3. 測試過程可自動計算5S、15S、30S內的電阻值變化率,可以輔助試驗人員判斷測試數據的穩定性,防止誤讀數據.

4. 儀器具有380V錯接保護、反電動勢保護、斷線保護和斷電保護等多種保護功能,以及接地線未接報警功能.

5. 儀器配有熱敏打印機,本機存儲數據200條,支持優盤海量存儲.

6. 工業級7寸真彩大屏顯示,清新簡約顯示風格設計,全觸控加一鍵飛梭操作,為您創建舒適便捷的人機交互體驗.

技術參數

單相    75uΩ～25kΩ
電流檔位	測量范圍	電流檔位	測量范圍
50A	75uΩ? Ω	20A	Ω ?1Ω
10A	Ω ?2Ω	5A	10mΩ?4Ω
1A	Ω ?20Ω		Ω?100Ω
10mA	50Ω?2kΩ	<1mA	500Ω?25kΩ
三相    Ω～30Ω
25A+25A	Ω~Ω	10A+10A	Ω ?Ω
5A+5A	10mΩ~Ω	1A+1A	Ω~Ω
+	Ω~30Ω
技術指標
準確度	±(讀數×%+2字)	最高分辨率	Ω
使用條件及外形
工作電源	AC220V±10%,50Hz/60Hz
主機重量	(不含測試線)	主機尺寸	428mm(長)X 350mm(寬)X 230mm(高)
使用溫度	-10℃~50℃	相對濕度	≤90%,不結露

佐航BYQ3350變壓器直流電阻測試儀50A自動助磁消磁功能是上海簡形電力科技有限公司的主要產品,我們的產品負責人是史龍艷,有需要的朋友請直接撥打我的電話18034026105,我們的地址是上海市奉賢區金海公路6055號11幢5層,期待與您的合作!
